数码显微镜

什么是数字显微镜?

一个数码显微镜是一种成像工具，它使用带有放大镜的内置摄像机，而不是目镜，并在监视器上显示实时图像。KEYENCE数字显微镜的设计，使其适用于所有行业的广泛不同的应用。这种多功能系统主要用于实验室或质量保证和研发部门。

KEYENCE数字显微镜VHX-7000

数字显微镜-镜头和图像传感器系统

188金宝搏下载app数字显微镜使观察方便快捷。他们使用的是变焦式镜头，这是多个独立镜头的组合，与其他显微镜相比，该系统更容易操作:只需转动镜头上的放大环来调整放大倍数。

镜头的性能受以下三个主要因素影响:景深效果、数值孔径和像差。与传统光学显微镜相比，KEYENCE数字显微镜具有20倍大的景深，因为它的自然孔径较小，因此物体总是在一个大的公差范围内处于全聚焦。聚焦光线的能力(数值aperature)提高显微镜镜头的质量，保持像差，投影误差，到最小。

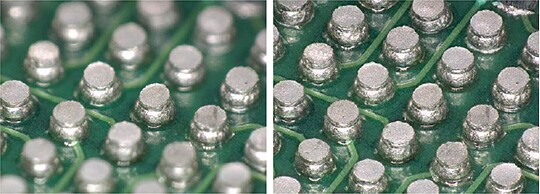

传统光学显微镜(左)和数字显微镜(右)拍摄的图像

KEYENCE数字显微镜使用内置的CMOS图像传感器它可以将穿过镜头的光线转换成数字数据，并以图像的形式显示这些信息。当光线照射到表面的光电二极管上时，电子空穴对就会产生，并产生电子信号，这些信号通过一个转移电极转换成数字形式，允许从CMOS传感器获取的数据显示在数字显微镜监视器上。

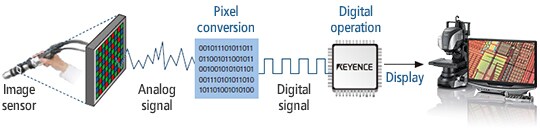

从图像传感器到VHX-7000数字显微镜显示器的信号路径

光电二极管不能识别颜色，因此，显微镜内装有滤色镜或棱镜来再现颜色。数字显示的质量最终取决于颜色和屏幕分辨率。颜色分辨率是由X和Y轴上的像素数决定的。

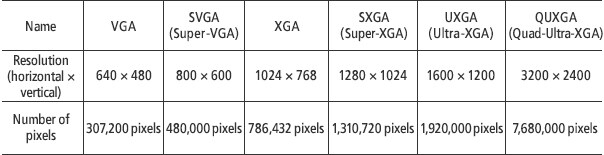

数字显微镜:典型的屏幕分辨率188金宝搏官方app下载

看到卷1更多关于镜头和图像传感器系统的介绍。

数字显微镜的图像捕捉性能

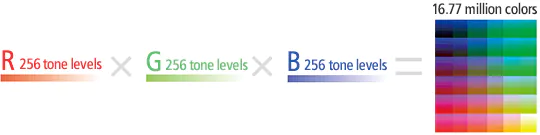

的颜色分辨率颜色深度提供了3种原色(红、绿、蓝)可以显示的强度级别的数量。对于典型的数字显微镜，分188金宝搏下载app辨率为8位，256 × 256 × 256色值，允许显示超过1600万种颜色。

最新款的KEYENCE数字显微镜具有HDR功能，可以捕捉16位RGB图像数据，比以前的型号多出256倍的数据。自动的颜色、亮度、对比度和纹理优化，可以真实地显示物体的细节，同时大量的亮度级别可以减少眩光，增强低对比度的区域。

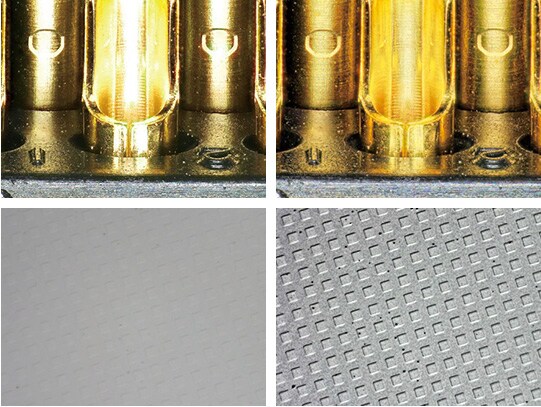

使用KEYENCE数字显微镜拍摄的8位和16位连接器(100倍)和阶梯模板(2000倍)的图像

看到卷2我们的介绍数字显微镜指南更多的成像捕获性能。

KEYENCE数字显微镜的深度组成

景深是被观测物体处于全焦点的区域，甚至在焦点之外的区域。对于典型的光学显微镜来说，景深随放大率的增加而减小。KEYENCE数字显微镜的聚焦技术克服了这一限制，即使在高倍放大下也可以实现全聚焦观察。深度合成功能轻微移动镜头焦点，提取和拼接聚焦像素，在任何放大倍数下，在数字显微镜监视器上显示整个视场的全聚焦图像。

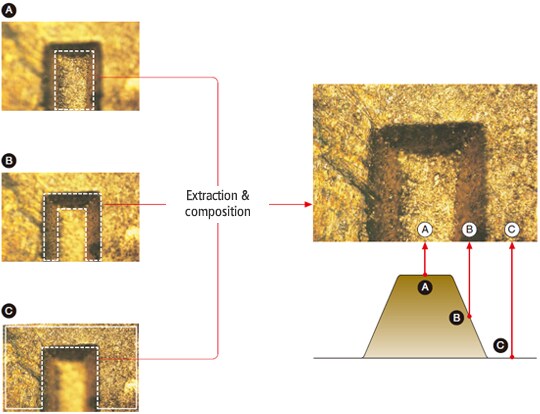

提取并拼接每一层的聚焦像素，KEYENCE数字显微镜就可以创建一个全视场的全聚焦图像

看到卷3关于深度组成的更多信息。

数字显微镜的照明选项

188金宝搏下载app数字显微镜有一个专用的光源，它允许根据观察距离和镜头视野的最佳光线分布。在数字显微镜中，许多照明技术可以用于各种表面条件和目标物体形状。

点状照明，称为同轴照明，是高反射表面或观察物体纹理时的最佳选择，因为它使用半镜，让所有反射光通过镜头，以优化图像显示。

镜子、加工过的金属或塑料应该使用漫反射照明来观察，以防止图像的高光泽，以便数字显微镜可以从各个方向照亮物体。

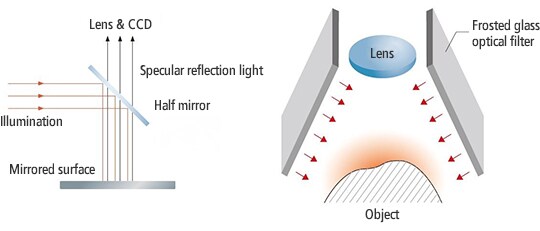

数字显微镜选择的照明技术示意图:同轴照明(左)和漫射照明188金宝搏下载app

360°侧面照明适配器允许从不同角度照明，意味着物体上的投影和缩进的显示可以优化。KEYENCE数188金宝搏下载app字显微镜也有部分照明，以帮助使这些投影和凹痕更清晰可见。

最后，透明物体可以从下面观察透射光照明．一个偏振滤光镜也允许反射光被过滤掉，以避免在图像中的镜面反射。

看到卷4我们的介绍数字显微镜指南更多关于什么照明选项是可用的数字显微镜。188金宝搏下载app
