三坐标测量机/激光跟踪仪
阵容

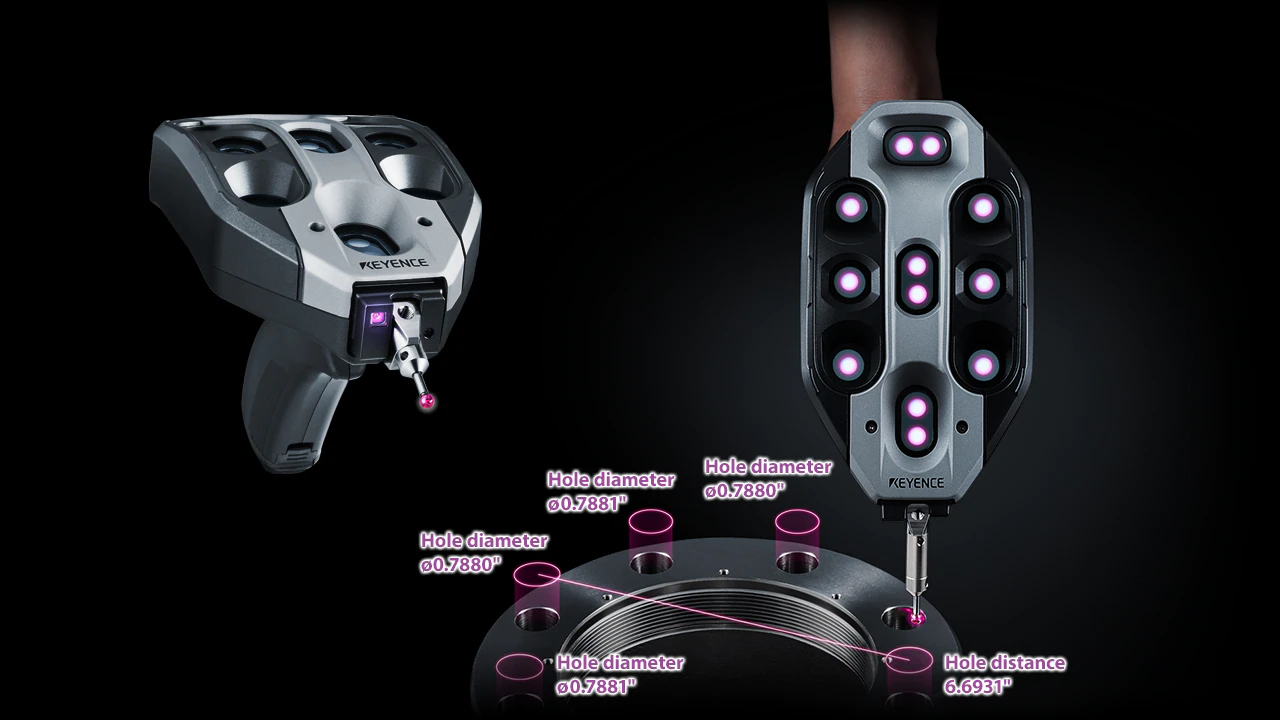

XM系列是一种手持式坐标测量机(CMM)，任何人都可以轻松地测量3D/GD&T特性。该系统是便携式的，可在车间使用，因此可以在任何位置进行测量。该装置还自动记录测量数据，并创建详细的检查报告。图片展示了我们最新的XM-T2200模型，它有一个测量区域，最多可用于3'零件，以及一个新开发的旋转XΘ舞台，可以轻松接近零件，而无需移动和夹具的部件。

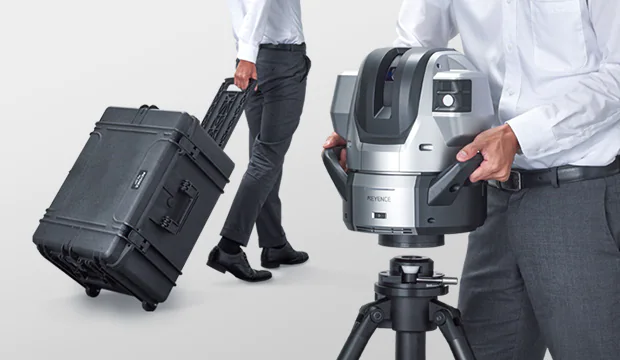

WM系列三坐标测量机是一种新的手持式三坐标测量机，设计精确的3D和GD&T测量超过10米(32英尺)的面积。与XM系列类似，该单元是便携式的，可在车间使用，因此可以在包括机床在内的任何位置进行测量。该装置还自动记录测量数据，并创建详细的检查报告。图片展示了我们最新的WM-3000型号，该型号使用无线手持探头和屏幕上的视觉引导，使一个操作员可以轻松地检查复杂尺寸的部件，或者由于部件尺寸的原因通常需要多个检查人员。
三坐标测量机(CMM)是一种利用接触探头在物理表面上建立离散点来测量物体几何形状的测量设备。机器将在三维坐标系(XYZ轴)中根据原点的位移来指定探针的位置。三坐标测量机可以高精度地测量关键三维尺寸，记录测量数据，获得复杂的几何尺寸特征。非接触式模型使用其他方法，如相机和激光。
三坐标测量机的优点
三坐标测量机(cmm)具有三维测量能力(X, Y, Z方向)，不像手动工具，如千分尺，游标卡尺，或高度/深度量规，一次只能测量一个方向。
三坐标测量机在三维空间中精确跟踪探针尖端，并通过与测量件接触获得的点建立形状来创建尺寸测量。可以在更大的区域内使用更多的点来绘制表面，并与CAD数据进行形状、形状和翘曲检查。
三坐标测量机(cmm)的一个强大的优点是可以对其他测量机难以测量的项目进行高精度的测量。
另一个源于测量系统CNC特性的特征是，能够从虚拟原点用卡尺或千分尺等手动工具测量特定点(孔等)的三维坐标。此外，使用虚拟点、虚拟线和几何公差测量在其他测量机器上是困难的，但可以用三维三坐标测量机测量。
三坐标测量机是一种自动检测工具。熟练的程序员通过测量零件上任何需要的3D或GD&T尺寸来创建测量程序或程序。
一旦程序被注册并通过坐标系统建立了原点，零件就可以固定在合适的位置，操作员就可以让坐标测量机运行自动测量程序。虽然在程序创建上投入了大量的时间，但实际的部件检查可以自动运行。
三坐标测量机(CMM)案例研究
航空航天及国防工业
参见航空航天和国防公司的案例研究和白皮书。系统内置的SPC软件自动收集数据，并生成详细的检查报告，以帮助AS9100的要求。应用实例包括精密加工部件、铸件、模压部件和装配件。
三坐标测量机常见问题
三坐标测量机(cmm)是一种复杂的检测工具，有许多运动部件、温度和湿度敏感部件以及各种易碎物品。这使得在恶劣的生产环境中，可能会有更高的成本损失，或者不理想的测量条件导致检查不准确。高质量的实验室被设计成安全区域，环境规范，并为适当的检查提供良好的条件。
KEYENCE的XM系列手持式坐标测量机是一种便携式，车间坐标测量机(CMM)，旨在使任何用户轻松和准确地测量3D和GDT功能，在任何地方。一旦零件被测量，系统会自动记录数据并生成检测报告。我们的最新单位允许CAD比较和3D CAD出口。与传统的三坐标测量机(CMM)相比，公司看到通过车间检查大大减少了检查时间和增加了吞吐量，并有助于消除任何三坐标测量机(CMM)的积压。
“测量基础”是一个提供制造中尺寸测量相关知识的信息网站，包括三坐标测量机(CMM)基础知识。
