光学测微仪/激光测微仪
高精度测量(激光束距离传感器)

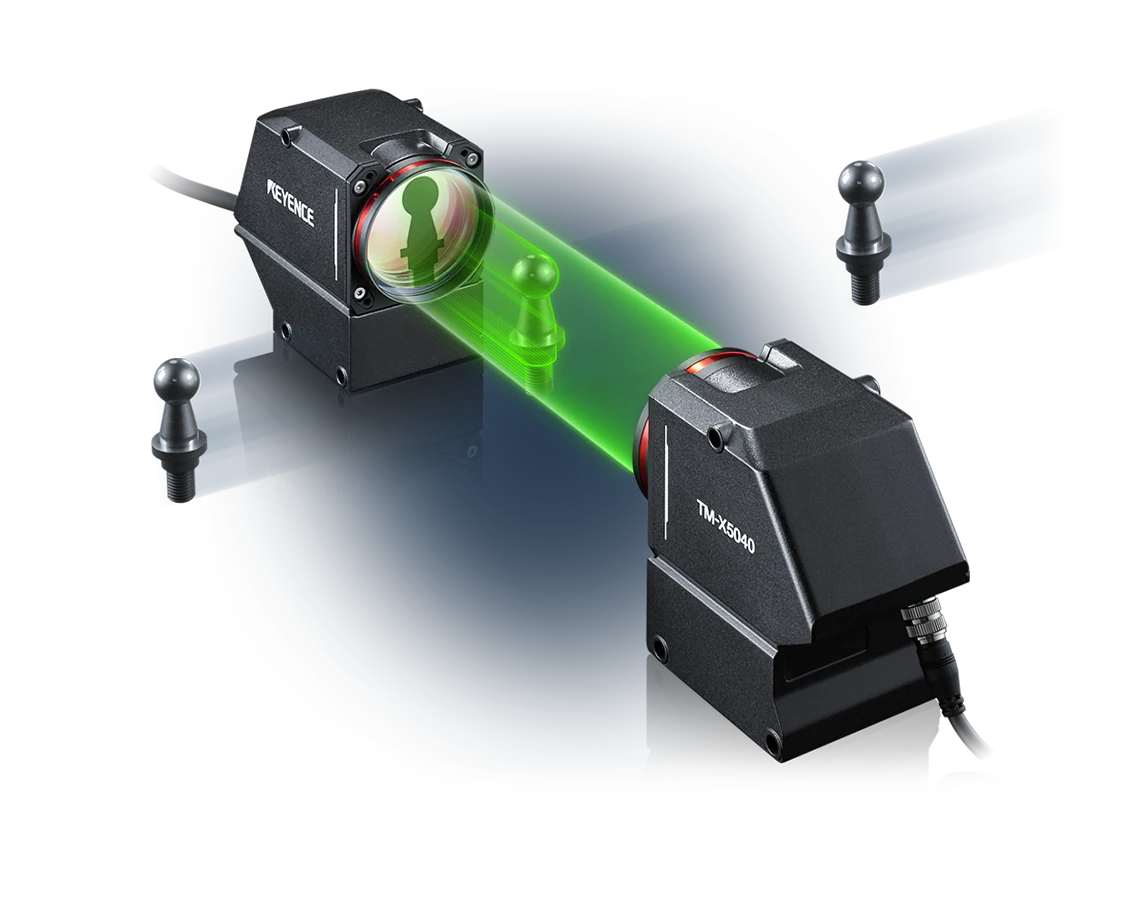

TM-X5000系列远心测量系统通过捕捉目标轮廓提供快速准确的测量。双远心光学系统通过在大景深上提供聚焦图像提供可靠的内联结果。这种设计与低失真镜头和专有算法相结合，可在视野中的任何位置进行精确测量，无需精确的目标放置、外部照明，甚至无需现场校准。用户友好的系统可以通过3个简单的步骤进行配置，包括100多个测量和检查工具，包括：GD&T、主比较和缺陷距离检测。
LS-9000系列高速光学测微仪耐用，提供可靠的在线测量所需的采样速度(16000个样品/秒)和重复性(±0.03 μm)。由于采用了高强度LED和远心镜头的专门光学设计，这些传感器不包含任何移动部件，因此在较长的使用寿命中提供了精度。它的高速、准确性和耐久性允许在各种环境中稳定的在线和离线测量，而不管目标材料。高速曝光捕捉移动目标的清晰图像，使电线和其他容易振动的目标能够精确测量。该系统可以计算目标的角度，并自动消除由于倾斜或不对准造成的误差。该产品具有IP67环保设计和空气净化装置，耐污垢和温度变化，可在各种场所和环境中使用。
TM-3000系列高速2D光学千分尺是世界上第一个能够实现校准背光测量的测微计。它们可以在线和离线同时完成X轴和Y轴的测量，例如外径和高度差。高强度LED和双远心光学系统提供了高重复性a不受外部照明影响的可测量结果。可立即测量最大外径、角度等，因为测量的是面积，而不是点。可检测零件的位置，并将测量值自动调整到正确位置，从而实现精确测量。该系统可进行15种基本测量ODE和8种类型的辅助测量模式，为各种应用提供了可靠的解决方案。
LS-7000系列高速、高精度数字千分尺采用我们专有的光学系统，无需移动部件，可提供高速、准确和耐用的测量解决方案。传统的激光扫描千分尺通过电机驱动多边形反射镜来测量零件。相比之下，LS-7000系列的光学系统使用高强度GaN绿色LED光源、远心透镜和HL-CCD在传感器的使用寿命内提供高性能，无需持续维护或重新校准。此外，系统配备了内置的CMOS监视器，可显示测量范围内的目标，便于检查测量位置或根据需要调整目标位置。
Thrubeam距离传感器
IG系列多用途CCD激光千分尺提供不受目标传输多少光影响的高精度区分。该系列使用线电荷耦合器件（L-CCD）作为其光接收元件。它不使用接收光强度，而是捕获透射激光的边缘，因此可以执行高精度、稳定的微分，具有5μm重复性和±0.1%线性。这使得IG系列能够支持各种应用，包括清晰gl的边缘检测和定位ass、工件外径的精确识别、检测板材边缘时的反馈控制和辊缝测量。主机上的定位监视器有助于在启动生产线和转换过程中进行光轴对准。188bet在线
IB系列激光束型激光探测传感器通过高精度区分接收到的光强度，满足各种应用。这个系列使用一个光电二极管(PD)作为光接收元件。通过准确检测接收光强的变化，它可以在不受目标影响的情况下支持各种应用。188bet在线例如，IB系列可用于光电传感器无法实现的应用，如液晶玻璃和液体浊度的检测，薄膜类型的区分，芯片倾斜检测，以及不正确的瓶盖放置，所有这些都以低成本实现。紧凑的传感器头配有对准LED，光轴对准容易。
光学测微仪捕捉目标在发射器和接收器之间通过时的轮廓。与传统的激光测微仪不同，光学测微仪采用高强度LED、远心镜头和高速CMOS来同时捕获全视场的图像。这消除了移动部件或重新校准以保持高精度的需要。光学千分尺有单轴/多轴单位，用于一维测量，如直径或边缘位置，或二维单位，如远心测量系统，用于更灵活的解决方案。
光学千分尺的好处

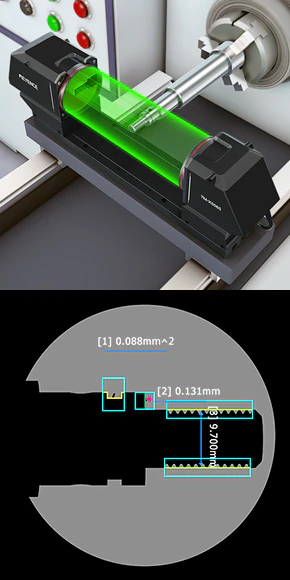

高速远心测量系统能够在多个位置进行尺寸测量，无需停止线即可立即捕获运动目标的投影图像，大大减少了检测处理时间。

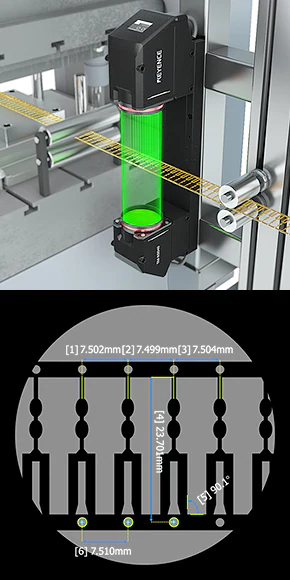

高强度绿色LED光源、远心光学系统和高灵敏度CMOS使TM-X5000系列能够精确测量从尖锐边缘轮廓捕捉到的尺寸，而无需停止快速移动的目标。多种测量工具可以组合在一起，支持多个测点和多种检测项目。188bet在线100%的检测是可能的，而不会对加工时间产生负面影响，这在传统光学比较器等离线尺寸测量系统中是不可能的。

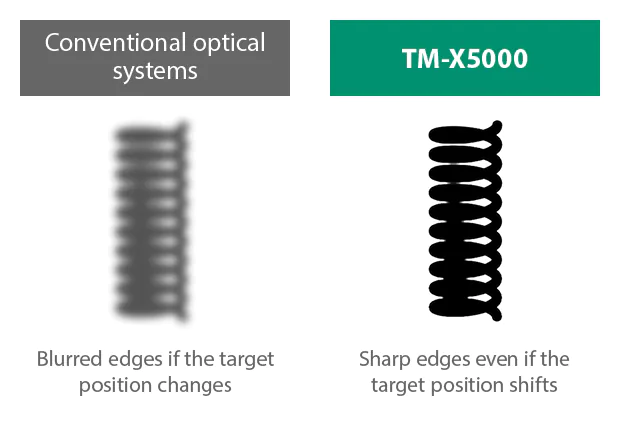

传统上，当采用远心测量系统时，由于运动目标的不对准，投影图像会模糊或失焦。大的景深消除了这种担忧，允许这些系统通过捕获锐利的边缘图像来稳定测量，而不需要对目标的位置进行重大调整。

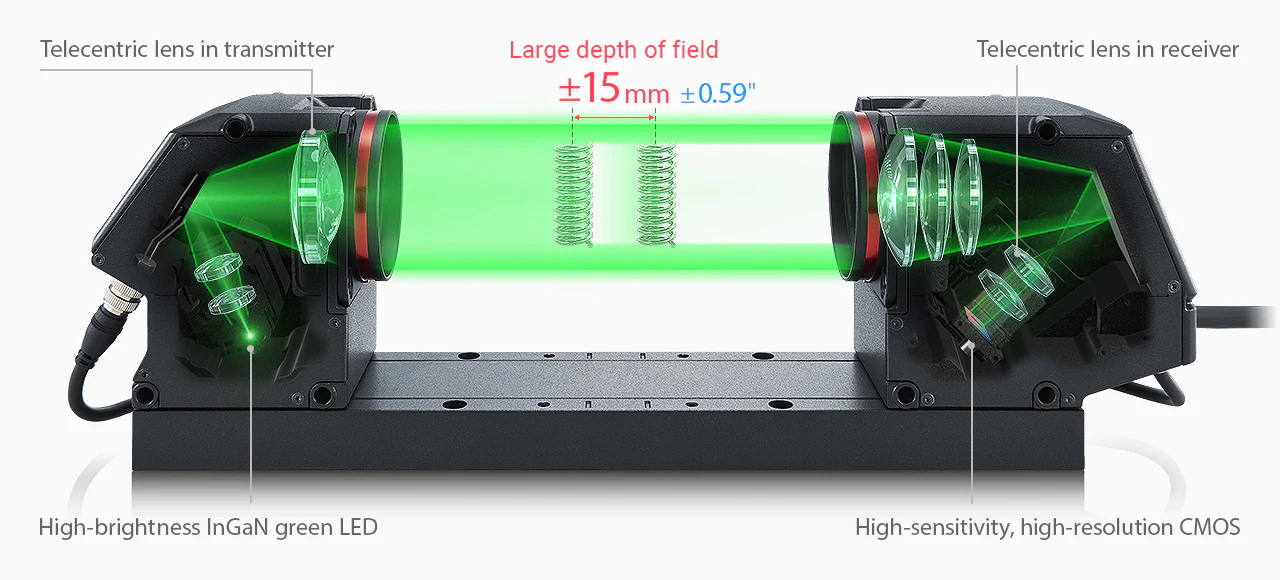

在发射机和接收机中使用的远心光学允许TM-X5000系列远心测量系统捕捉真实的边缘图像。即使在目标不对准的情况下，也能以一致的精度和±15毫米(0.59“)的最大景深捕获图像。低失真镜头和我们专有的算法消除了目标位置调整和校准因素，如照明。因此，测量误差造成的偏差和随后的降低收率可以消除之前发生。
通过外径测量系统，可以连续地对线、棒和网状目标(如电线、挤压成型产品和薄板)进行内联尺寸测量。持续曝光产生不间断的测量，确保没有检查或缺陷被遗漏。
外径测量系统可连续测量。当试图消除错过的检查和错过的缺陷时，稳定的测量是必要的。使用激光扫描系统的通束光学测微仪，可能会错过对微观目标的检查，因为当远离扫描线路径时无法检测到变化。为了解决这个问题，LS-9000系列和LS-7000系列高速、高精度数字千分尺配备了高强度绿色LED光源，测量整个视场的曝光时间。这确保了没有临时的值变化或检查被遗漏，并允许精确的测量。
光学千分尺案例研究
TIG焊接机器人钨电极尖端形貌检测
长时间连续操作焊接机器人会使电极尖端的轮廓变形（其角度或弯曲），从而导致焊接失败。在焊接机器人的隔间内安装TM-X5000系列远心测量系统。考虑到施加在电极头上的载荷，每50次连续焊接动作，增加一次使该电极头通过TM-X5000系列信号灯的动作。即使目标在移动，TM-X5000系列也可以使用非模糊图像测量轮廓，因此它可以准确捕获电极轮廓的变化，防止焊接故障，同时将对处理时间的影响降至最低。除焊接机外，还可应用于各种机器人和自动机器工具的外形检查。
多点喷射器外径测量
喷油器由多个部件组装而成，因此检测需要在多个点测量外径。普通外径测量系统由于需要安装多个单元或移动测量系统来测量所有点，安装成本高，增加了检测处理时间。此外，为了保证测量系统的精度，必须对移动机构进行维护，这需要花费时间和精力。远心测量系统可以瞬间测量视场内多个点的外径，也可以同时检测同轴度等多个项目。
玻璃基板定位(透明靶)
玻璃基板的对齐要求高精度，传统上只能通过使用视觉系统来实现。188金宝搏官方然而，透明目标的定位是困难的，可能需要复杂的预对准和校准，以提高处理时间，同时保持较高的精度。LS-9000系列高速光学千分尺除了两级边缘检测阈值设置外，还提供了一种测量透明目标的模式，即使在处理薄玻璃基板的边缘轮廓时，也能实现稳定的测量和定位，应用简单。
关于光学测微计的常见问题
TM-X5000系列远心测量系统曝光时间仅为100 μs (0.1 ms)，通过快速捕捉对焦2D投影图像，无需停止快速线，可以在一次拍摄中同时测量多达100个项目。有100多种工具可供选择。这些工具可以组合在一起，用于批量测量复杂型材的外径、宽度、高度和半径，以及从投影图像中捕获的多个螺纹的螺距、高度、角度等。
TM-X5000系列远心测量系统提供了设置所需测量项目的直观操作：只需选择图标即可组合基本工具、元素工具、辅助工具、应用程序工具和GD&T工具。在GD&T工具中，可以选择形状公差（如直线度和圆度）、方向公差（如垂直度和平行度）和位置公差（如同心度），并与其他工具组合，以在线检查各种图纸说明。支持在线检查所需的各种测量，包括用于识别产品的主比较和用于外观检查的外来粒子距离测量。188bet在线
LS-9000系列高速光学千分尺标准配备空气净化单元，符合IP67标准的环保设计。高度耐蒸汽，灰尘，污染的物质，如油雾，冲击，和温度变化，该产品提供稳定的外径测量，即使在恶劣的环境。一旦它安装在各种过程中，它可以连续测量与持续曝光，允许实时识别和迅速处理错误。因为测量可以在过程中执行，大量的缺陷不再在后处理检查中被发现，提高了各种环境中的成品率。
