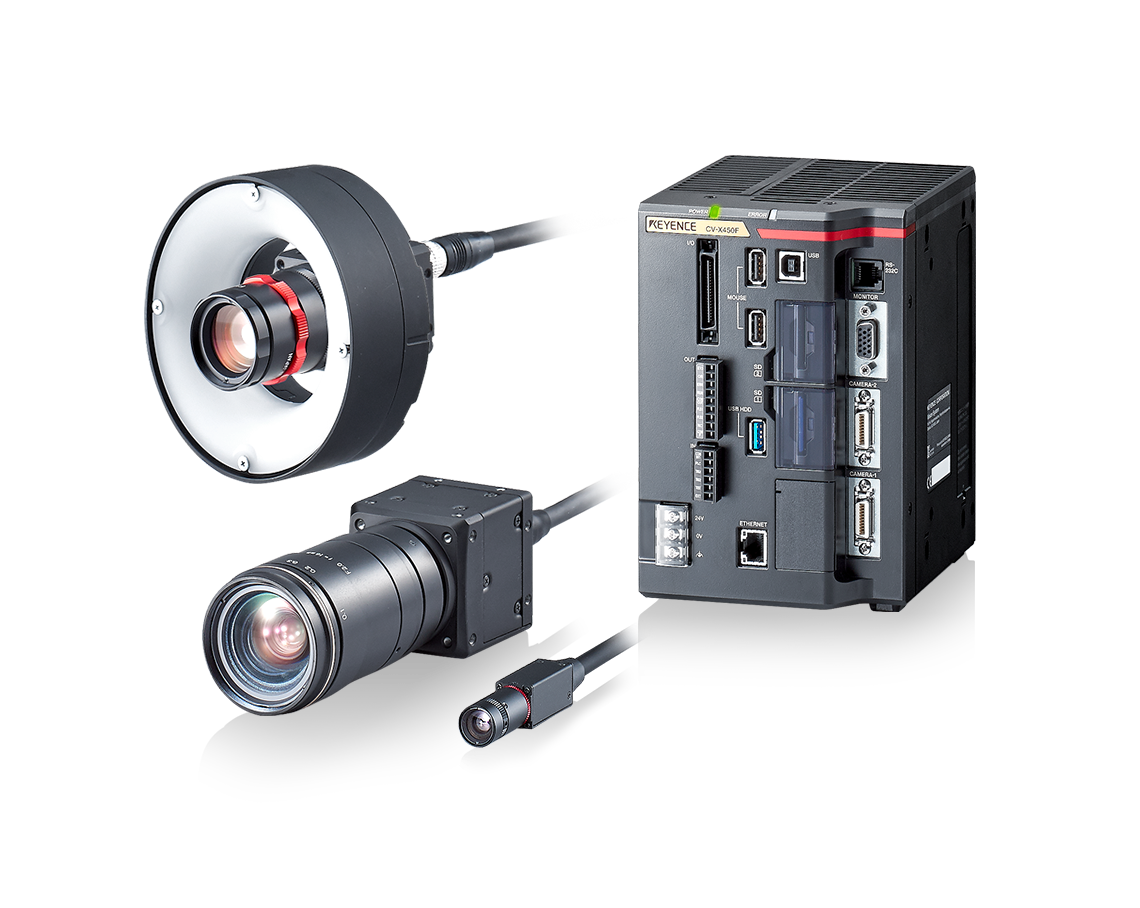

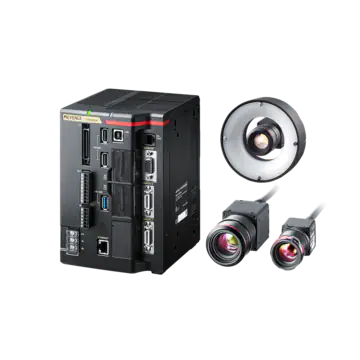

CV-X系列是一种创新，用户友好的视觉系统，使用高速摄像机来解决所有制造业的检验应用。CV-X Vision系统将相机和照明在线稳定图像零件，以提高效率并确保质量。服务的行业包括汽车，电子，医疗，食品和包装，以及任何需要检查大容量零件的过程。常见应用包括缺陷检测和表面检查，零件和特征的存在，装配验证，视觉引导的机器人，测量和代码读数。

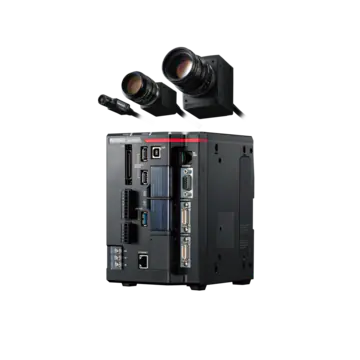

XG-X系列是一个可定制的视觉系统，具有先进的成像和编程功能。XG-X是为高级用户而开发的，它通过流程图式编程为用户提供了灵活性。XG-X视觉系统支持所有KEYENCE摄像头，包括线扫描和3D，是解决具有挑战性的检查应用以及解决零件间变化问题的解决方案。188bet在线

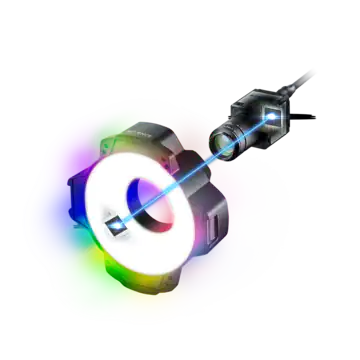

VJ系列将KEYENCE Vision的优势带到基于PC的环境中。GigE摄像机、动态灯光和图像处理单元结合在一个易于实现的系统中，为最困难的检查生成高对比度图像。利用KEYENCE独特的动态照明技术，如LumiTrax™, 多光谱和LumiTrax™ 镜面反射。VJ与主要软件兼容，如HALCON、LabVIEW、VisionPro、OpenCV、NeuroCheck、Common Vision Blox和Matrox Imaging Library（MIL）以及用于软件开发的GenICam库。

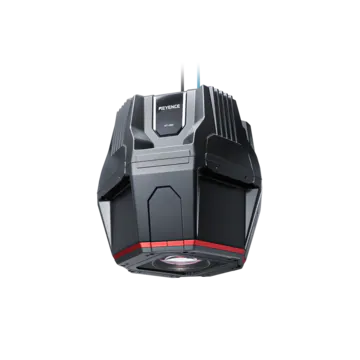

XT系列是一种高精度的2D和3D视觉系统，用于执行高级的在线检查。XT系列包括2个摄像机型号，具有高达60x60mm的视野，可在各种制造行业检查和测量零件。使用9+百万像素图像传感器和大直径远心透镜，XT可重复于0.5-1μm，精度+/-10-20μm。这些高质量的图像可以捕获只需0.6秒。除了捕获精确的3D图像数据之外，2D图像用RGB照明照射，以确保高度精确的彩色成像，可同时检查2D特征。

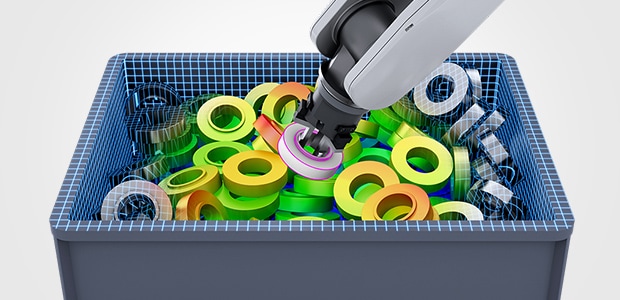

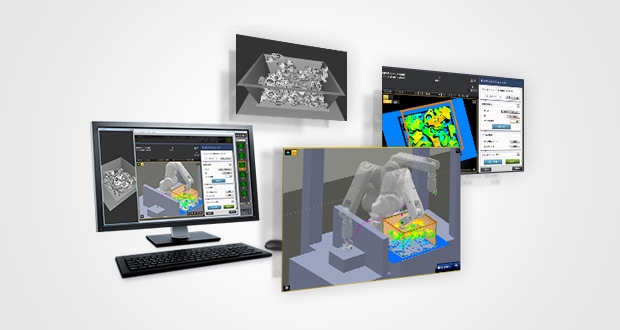

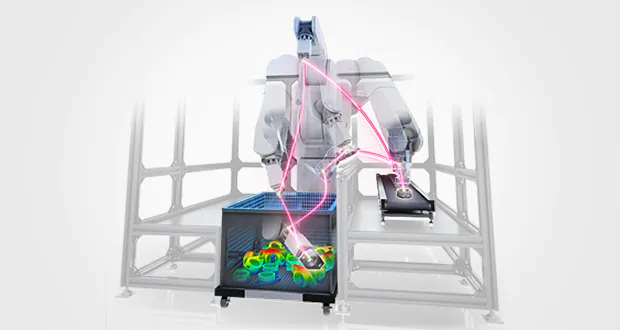

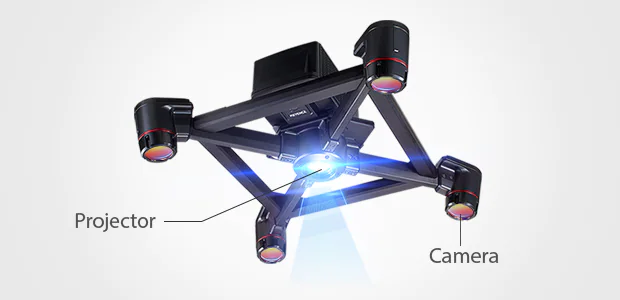

来自Keyence的3D视觉引导机器人系统专为无与伦比的物体检测能力和易用性而设计。该系统可用于组装，去码垛和机器趋势过程的自动化。为了收集3D数据，四摄像机，单投影仪成像单元捕获136个总图像，因为高速投影仪在目标上发出多种条纹光图案。用户遵循简单的设置过程，包括自动机器人相机校准。可以上载要检测到的部分的CAD数据以进一步简化设置过程。对于每个检测到的对象，路径规划工具计算机器人运动的完整路径，以有效地挑选和移动部分，同时避免与箱或小区的所有碰撞。在工作单元设计过程中，可以使用内置拣配模拟器在工作单元设计过程中进行模拟，该过程允许用户测试不同的夹具或单元格设计并模拟拣配结果而不安装或更改任何物理硬件。

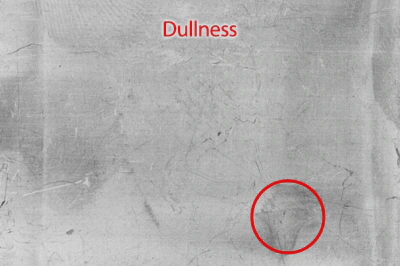

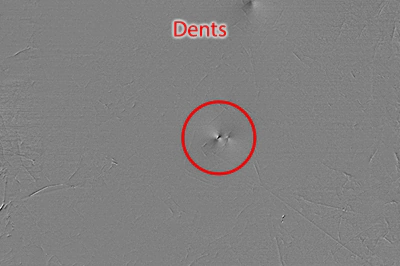

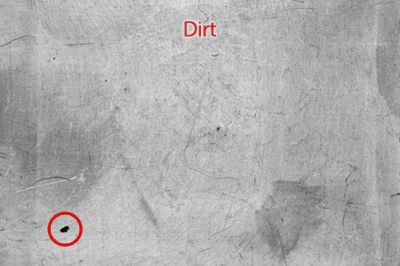

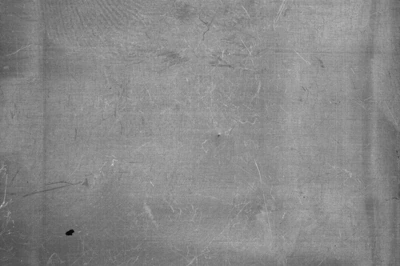

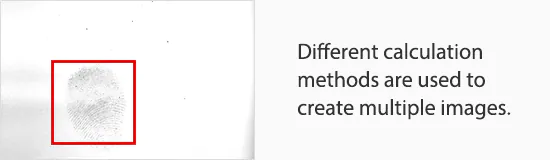

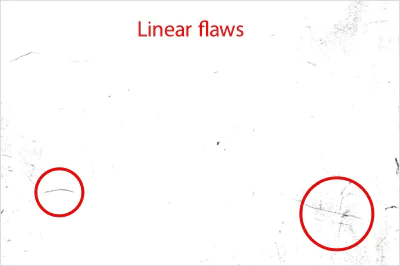

线扫描相机是一种一次只捕捉一行图像的相机，它允许在非常一致的照明条件下对大型网、片状零件和圆柱形目标进行高分辨率成像。KEYENCE Line Scan系列包括最低速度为165 kHz的摄像头，可实现极快的捕获，允许在高速下检测诸如线性划痕、污垢和凹痕等小缺陷。新开发的LumiTrax™ 镜面反射模式使用条纹照明和线扫描相机来检测表面缺陷，这在以前的标准线扫描系统或传统机器视觉相机中是不可能的。

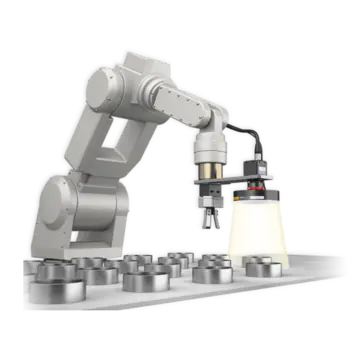

来自KEYENCE的2D视觉引导机器人硬件已经成为全球标准，用于机器人的拾取和放置和握持校正应用。简化的机器人视觉界面配合KEYENCE提供的机器人程序，可以与所有主要机器人制造商无缝连接，包括一键自动校准。凭借行业领先的成像技术和高精度模式检测工具，这些系统非常适合解决任何2D制导应用。
机器视觉的配件

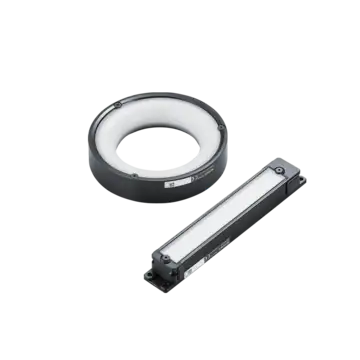

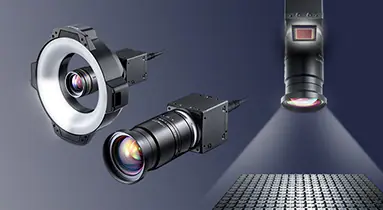

KEYENCE LED照明系列提供多种照明选择，由KEYENCE vision systems直接连接和控制，以获得一致的目标照明并突出所需功能。该系列产品从传统的机器视觉照明（提供白色、红色和蓝色）到创新的高性能照明技术。高性能照明解锁以前188金宝搏官方不可能或不可靠的检查。卢米特拉克斯™ 照明使表面外观检查不受背景眩光和图案的影响。多光谱照明结合了8种不同颜色的光来区分细微的差异和缺陷。阵列投影照明通过添加高度数据，将二维摄影机转换为二维/三维同步检查系统。

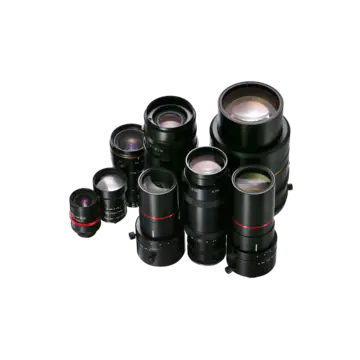

KEYENCE镜头系列提供了解决所有相机安装和应用需求的灵活性。从高分辨率、低失真、IP额定、远心和节省空间的镜头中进行选择，以实现所需的设置和清晰的图像。该系列还包括偏振、锐利切割和蓝色切割等镜头滤镜，通过减少环境影响来支持稳定成像。防护过滤器通过防止碎屑和维护造成损坏，确保透镜的长期使用寿命。188bet在线

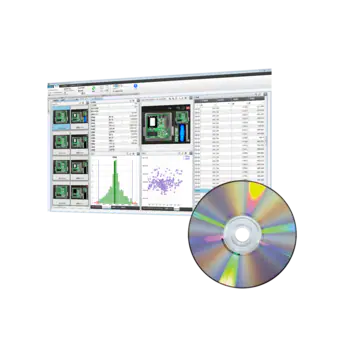

Vision Database是一款专用软件，任何用户都可以很容易地分析KEYENCE视觉系统的检测结果，提供可追溯性和系统维护。188金宝搏官方有条件地搜索与实际图像相关联的结果数据，有助于报告和分析视力检查。存储的图像可以重新测试，设置可以使用模拟器软件调整。程序修改可以保存为备份设置，并随时在视觉控制器上重新加载。
视觉系统结合了工业摄像机、镜头和照明设备，实现了对制造产品的自动化视觉检查。KEYENCE视觉系统基于控制器，使其成为市场上速度最快、功能最全的系统。视觉系统可用于广泛的应用，如缺陷检测、装配检查、，工业机器人的字符和代码读取和定位。188金宝搏官方
视觉系统原理和机制
188金宝搏官方视觉系统可以定制，以满足特定的应用需求，每个系统通常由摄像机、灯和控制器(图像处理单元)组成。本节介绍了使用视觉系统进行检测的原理，并解释了从开始采集图像到最后输出检测结果的过程。
1.图像捕获
为了捕捉图像，光线照亮目标，这些光线通过镜头聚焦到相机的图像传感器上。采集到的图像数据被传输到视觉控制器进行图像处理和判断。
2.预处理
在分析图像之前，预处理操作在强调图像数据中需要的特征的同时去除不需要的/有噪声的质量。这些操作是为检查定制的，示例包括图像过滤和颜色提取。
3.测量处理
图像经过预处理后，可以进行测量、定位、计数、OCR/代码读取和缺陷检测等检查。
4.排序/输出
处理后的图像数据用于执行OK/NG判断，记录测量结果，或对部件进行分类。可进行图像和数据输出，并可与其他设备进行通信。
视觉检测可以解决不同行业的不同应用。188金宝搏官方由于直观的软件和可定制的硬件，KEYENCE的视觉系统提供了易于使用的界面和强大的结果。适当选择摄像机、照明和控制器对调整和优化内联检查至关重要。此外，检查是针对每个应用程序定制的，以确保符合适当的标准。
除了部分识别，缺陷检测和验证之外，视觉系统可用于越来越多的视觉引导机器人。188金宝搏官方威斯视觉系统旨在188金宝搏官方直接连接到机器人控制器的所有主要品牌。为每个制造商提供的机器人程序消除了最终用户的复杂机器人编程。188bet在线支持的品牌包括Fanuc，Yaskawa，ABB，库卡，Denso，Epson，Kawasaki，三菱，葡萄干，雅马哈，通用机器人等。
视觉系统的好处188金宝搏官方
采用视觉系统可以对需要手动检查的项目自动执行100%在线检查。安装视觉系统后无需额外成本，并且可以消除操作员之间判断结果的差异。
视觉系统技术的改进为任何级别的用户提供了先进、自动化的在线检测。现在可以在高速生产线上对100%的产品进行检测，因此可以在额外加工或放行之前识别出有缺陷的零件。如果类似的检测由操作员手动完成，此过程将这可能会更慢、更不可靠。
得益于高速摄像机和图像处理器，可以在不同的照明条件下快速拍摄多个图像，以满足100%的在线检测。这使得在同一时间完成多个检查成为可能，使用可变照明去除复杂或低对比度的特征和缺陷。

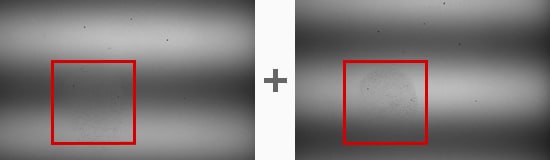

通过传统的视觉系统，吹风线划痕和污渍188金宝搏官方在光滑的情况下，金属表面可以在某些照明条件下可见，并且这些条件通常会使读取字符和条形码令人难以置信的具有挑战性。为了打击这种常见问题，关键开发了Lumitrax™镜面反射，它使用先进的硬件自动结合多个照明条件以提取每个功能和线扫描成像的缺陷。
使用视觉系统充当工业机器人的“眼睛”，可以显著提高高级拣选操作的准确性和效率。视觉系统检测产品在机器人坐标系中的位置，并将这些测量值直接输出到机器人控制器进行动态调整。
传统的工业机器人要求操作员使用示教器手动指定坐标。这种手动操作可能很耗时，而且操作员之间的精度可能会有所不同。KEYENCE视觉系统可以直接与许多机器人制造商进行通信，从而实现机器人的轻松连接和高效编程nection自动化了繁琐的校准和计算任务，从而稳定了检查并缩短了集成所需的时间。188金宝搏官方
视觉系统案例研究
汽车工业中视觉系统的案例研究188金宝搏官方
在汽车行业中，即使是一个小缺陷也会导致严重的事故。为了减轻这种潜在的风险，严格的检查要求确保严格的质量和安全标准。188金宝搏官方视觉系统允许用户满足质量规格，提高效率，降低成本，提高准确性，并确保部件检查的可追溯性。应用示例包括：
-存在检测:ECU的防潮剂，保险丝组装检查，和
-外观检查：DPF、油封、发动机气门、活塞涂层、差速器齿轮
-测量/校准检查:电池定位，弯曲连接器端子，火花塞尺寸，收集机器人拾取和放置应用的位置数据
单击下面的按钮了解有关特定应用程序示例的更多信息或查看更多示例。
食品和医药行业视觉系统的案例研究188金宝搏官方
在食品和医疗行业，定期加强检查标准，并要求可追溯性以确保安全。视觉系统使自动化检查和轻松存储图像/结果数据成为可能。应用实例包括：
- 存在检测：确保适当的案例计数，诸如吸管等多种组件粘附饮用纸箱
- 外观检查：字符识别（OCR）用于批量代码，食品托盘的正确成形和没有缺陷，收缩包装，泡罩包装和罐头
-测量/校准检查：标签放置、密封宽度和位置、针尺寸、收集机器人拾取和放置应用的位置数据
单击下面的按钮了解有关特定应用程序示例的更多信息或查看更多示例。
电子设备行业视觉系统的案例研究188金宝搏官方
随着智能手机、游戏机和个人电脑等电子产品变得更小更薄，它们的半导体和其他电子元件需要更加紧凑和精确。KEYENCE视188金宝搏官方觉系统提高了检测精度，以满足这些精密组件日益增长的需求。此外，3D视觉系统为这些检查带来了188金宝搏官方最终的稳定性，可以在材料对比度低的情况下识别高度变化。应用示例包括：
-存在检测：引脚、连接器、焊料
-外观检查:晶体振荡器，IC模具，led
-测量/校准检查：连接器引脚共面性、托盘方向、PCB翘曲、端子高度
单击下面的按钮了解有关特定应用程序示例的更多信息或查看更多示例。
树脂和集装箱行业视觉系统案例研究188金宝搏官方
188金宝搏官方Vision Systems用于模塑和树脂行业，以自动化检查，并确保未释放缺陷的产品。这些检查是在注射成型，塑料成型，叠片和产品标记之类的过程中检测任何发生的冲突。应用示例包括：
-存在检测：树脂涂层、盖子存在、正确标记
-外观检查：容器内表面检查、产品飞边、树脂划伤/剥落、异物、针孔
-测量/校准检查：垫片中心偏差检测、标签偏差检测、瓶口尺寸
单击下面的按钮了解有关特定应用程序示例的更多信息或查看更多示例。
关于视觉系统的常见问题188金宝搏官方
检查颜色变化或不规则时，通常首选彩色摄像机。彩色图像的每个像素都保存RGB信息，这是单色像素数据的三倍。因为每个像素有更多的数据，所以提取和区分更容易。
在需要强边缘提取的测量类型检查中，单色相机是首选。单色相机也通常搭配彩色照明来帮助检查。例如，减轻环境光线，使紫外线染色材料发出荧光，以及强调表面划痕。
传统上，彩色照明与单色照相机搭配，颜色（波长）根据所需的检查，光线的颜色会有所不同。与给定目标颜色紧密匹配或与目标颜色互补的颜色可以战略性地操纵和稳定图像。为了区分表面特征的细微差异并进一步稳定检查，一种称为多光谱的智能照明方法使用八种不同颜色的光可以收集每个像素更多的像素数据。使用多个波长的数据可以在类似颜色之间创建更多的对比度，即使使用单色相机，也可以在操作屏幕上显示真彩色图像。

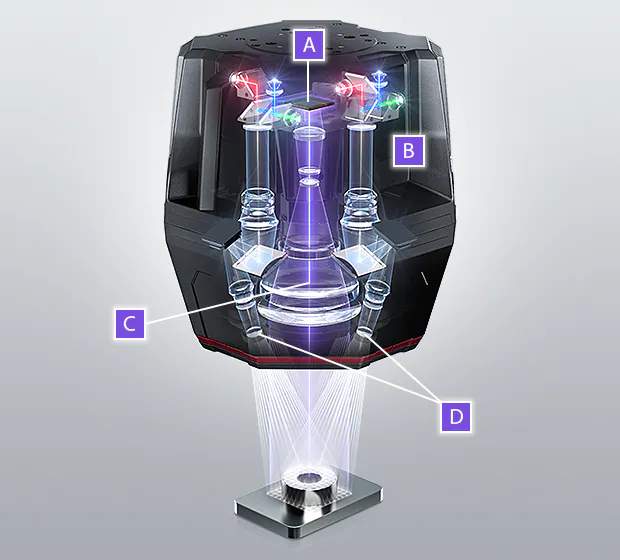

是的，这是可能的!KEYENCE有一个3D相机，XT，它的特点是一个大直径远心镜头，在整个视野无畸变成像。四向模式投影照明使XT能够无盲点地收集复杂几何的3D数据。该系统采用大尺寸的图像传感器和预标定和缩放，可将精度保持在+/- 10μm。
KEYENCE 188金宝搏官方vision系统可以对各种目标表面执行外观检查。复杂的检查算法（如缺陷工具）可以检测局部变化，从而识别划痕和污点。由于检查寻找局部变化，外部影响（如环境光）不会干扰检查。除了强大的检查工具外，还提供24个图像增强过滤器，以减少不均匀照明、粗糙表面或产品之间变化的影响。两个值得注意的过滤器是划痕缺陷提取，用于增强粗糙目标上的线性缺陷，以及着色校正，用于强调对比度的急剧变化，而消除渐进的。
毛刺和切屑的稳定检测依赖于边缘提取的准确性。KEYENCE视觉系统包括轮廓缺陷工具，可精确提取直线、圆、椭圆和自由曲线，以检测偏离预期形状太远的任何截面。用户可以指定阈值来控188金宝搏官方制所考虑的缺陷的大小和严重程度美国焊接学会。
所有关键视觉系统都包括各188金宝搏官方种测量和尺寸工具，这使得能够非常简单地找到交叉点，中点和距离。例如，只需单击边缘的任意位置以自动提取该行，或者参考已配置的工具的行结果。这种直观的界面允许用户在组合多个测量和尺寸时轻松创建复杂的检查设置。
使用视觉系统时，将根据应用规范和所需的检查细节选择硬件。本节概述了如何选择最佳的相机、镜头、照明、控制器以及所需的任何其他附件。
选择相机
区域相机分为四大类：高分辨率型号、高速型号、标准型号和紧凑型型号。每个型号都可以是彩色或单色。正确的相机取决于应用，如下所述。
1） 确定满足精度要求所需的像素数。
2）根据应用的需要选择传输速度。
3） 根据安装空间选择相机尺寸。
4）根据需要的样型选择颜色或单色相机。
【高级检查】线扫描相机和3D相机
KEYENCE还提供其他相机解决方案，包括可以检测细微或188金宝搏官方app下载微小缺陷的线扫描相机。此外，KEYENCE还提供具有3D功能的摄像机，可以在单个视觉系统上完成2D和3D同时检测。
选择镜头
在为视觉系统选择合适的镜头时，有各种因素需要考虑。检查的视野（FOV）和工作距离（WD）都将确定图像捕获的右镜头焦距。在选择镜头时的景深（焦点深度的范围）和对比度是其他重要考虑因素。下面概述了一般选择程序。
(1)根据图像捕捉尺寸(FOV)和安装距离要求(WD)确定焦距。
(2)根据目标的高度和形状确定所需景深。具有不同高度表面和特征的目标将需要更大的景深。景深将随着工作距离的增加而增加，随着焦距的减小而减小，随着光圈的变窄而增大。
(3)根据必要的目标检测精度和对比度选择高分辨率镜头或标准镜头。
选择照明
照明方向、颜色和类型将由目标特征、检查需求和周围环境的组合决定。下面是一般的照明选择过程:
（1） 确定照明方向：根据目标的材质和形状以及检查目的，选择以下照明类型之一：镜面反射、漫反射或透射。
(2)确定照明的形状和大小:如果在第一步中选择镜面反射，可以选择同轴照明、环形照明或条形照明。如果选择漫反射，选择低角度照明，环形照明或酒吧照明。如果选择透光，可选择表面照明或环形照明
(3)确定照明的颜色(波长):对于彩色相机检查，白色照明是标准的。对于单色相机检查，彩色照明可以帮助增强图像对比使用互补的颜色和波长
[高级检查]多功能，高性能照明装置
使用新的检测算法和一个多功能、高性能的照明单元，可以在多个方向、多个波长、各种模式和其他方式投射光线，可以解决传统单功能照明遇到的各种问题。先进的照明可用于满足挑战性的检测要求，如眩光去除，只提取图案背景上的不规则现象，区分细微的色差，3D检测，以及对多个检测项目的高效性能
