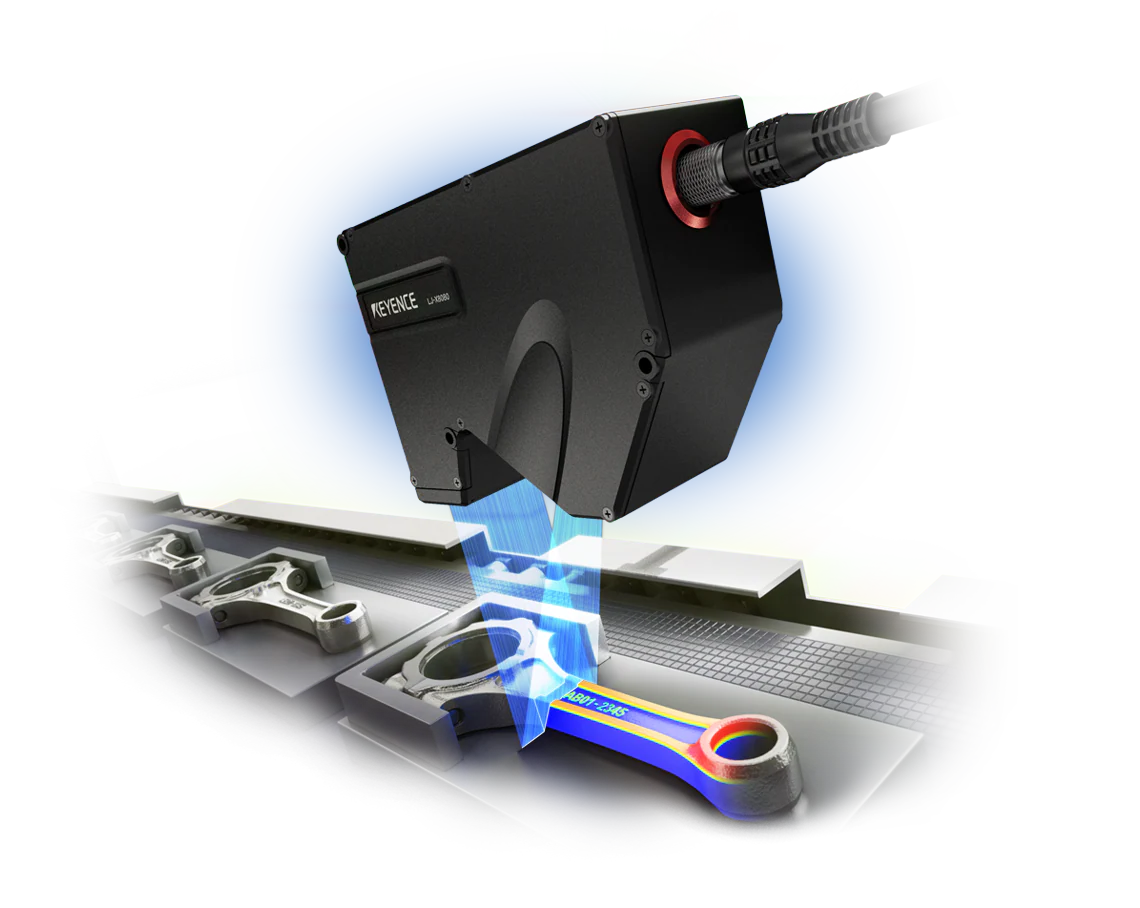

按照LJ-X8000系列进行2D/3D测量和检查。我们最通用的激光轮廓仪系列提供3200个点/轮廓，便于从高分辨率图像中精确测量任何目标形状或材料。激光轮廓扫描仪与四种不同的控制器选项兼容，允许用户选择一种设置，使系统功能与任何应用要求完全一致。最大激光线宽超过720mm（28”），多个激光线宽可以配对扫描更大的目标。这些高性能传感器的编程只需三个简单步骤即可完成，任何经验级别的用户都可以进行精确的在线3D测量。
使用LJ-V7000系列的高速2D激光分析器测量目标的轮廓和形状。通过在激光线上收集高度数据，该系统可以为替代系统由于缺乏对比或眩光而奋斗的目标进行100％的检查。传感器的蓝色激光和专业化CMOS提供宽的动态范围，从而能够测量具有多种表面类型或颜色的目标 - 从玻璃和金属到深色橡胶。高速采样（最多64kHz）使得在运输过程中可以测量零件，提高生产效率。LJ-V7000系列传感器也与LJ-X8000系列的控制器兼容，以执行3D测量和检查。
该第一代激光扫描仪执行简单的2D测量。LJ-G5000系列的2D位移传感器可用于测量高度，高度差，宽度等。激光线分析器自动将测量值与尺寸公差进行比较，从而可以实时检测有缺陷的部件或过程。最多可以同时执行8个测量，支持各种内联轮廓测量应用。188bet在线
激光分析仪是激光位移传感器，可在激光线上收集高度数据而不是单点。它们使用激光三角测量测量物体的轮廓，使用2D CMO来接收光束发射到目标和反射光的过程，以了解线上的许多点处的高度。可以从该2D轮廓执行高度，高度差，宽度和其他测量的测量，而不触摸目标。通过在扫描期间编译简档，可以呈现目标的高清3D表示来完成3D测量和检查。激光分析器的高速采集高分辨率型材可实现各种应用和行业的可靠质量和过程控制解决方案。188金宝搏官方app下载
使用激光轮廓仪的好处
激光轮廓仪可以进行非接触式轮廓测量。与基于接触的测量设备不同，激光轮廓仪可以准确测量可能因接触而受损的软材料或目标的轮廓。自动轮廓测量还可以消除对操作员的依赖，消除人为错误或环境变化的风险测量方法，从而提高可靠性，同时减少检查时间。
接触式测量系统很难在安装在精密PCB上的划痕敏感产品和电子元件的表面上使用。另一方面，激光轮廓仪可以在生产过程中对这些精密目标进行测量，而无需停止零件检查。由于其非接触测量方法，激光轮廓仪可以准确测量橡胶制品、食品和其他此类软物体的轮廓，而不会因接触压力而改变目标的形状。激光轮廓仪可为各种行业、工艺和产品提供100%自动检测解决方案。
因为1D激光位移传感器在一个点而不是整个表面上测量，所以它们对于计算诸如高度差或翘曲的3D测量来稍微有限。激光分析器提供用于在单次通过中扫描宽区域的解决方案，使得可以以高速完成更复杂的测量。
完成2D测量，例如高度差异，具有1D激光位移传感器，需要使用多个传感器或安装精度级，以调节传感器的位置相对于目标。由于时间或空间限制，这可能是困难的，并且精度限于零件可以定位的程度。然而，激光分析仪使用激光线来测量表面上的高度而不是观察单点，从而可以在不需要运动或多个传感器的情况下完成宽区域的高度差测量。通过将激光分析器安装到生产线，制造商可以通过在不停止产品的情况下执行高度差异，翘曲和其他2D / 3D测量来提高吞吐量。
由于照明条件、颜色对比度不足或目标高度差异，基于摄像头的检查在某些应用中可能很困难。此外，范围仅限于二维测量，因此必须单独完成高度检查。激光轮廓仪可以在没有外部照明的情况下完成任何材料的三维检查和缺陷检测。
传统的区域摄像机和线扫描摄像机需要安装照明设备。在某些情况下，由于目标可能具有的颜色、图案、光泽度和其他特性的不均匀性，很难设置条件。此外，摄像机无法测量高度，即使从某个角度瞄准，也无法进行可靠的检查，因为无法完全聚焦目标前后的图像。另一方面，激光轮廓仪可以在没有外部照明的情况下测量高度。只要安装一个传感头，激光轮廓仪就可以通过从上面捕捉物体的形状来检查高度和其他3D轮廓数据。激光轮廓仪还可以实现可靠的内联轮廓测量，而不受目标对象的色差、图案和其他特征的影响。
激光轮廓仪案例研究
汽车
高速激光分析器可以遵循涂抹器系统（分配器喷嘴），以实时测量和检查密封剂的3D型材和新施加的粘合剂。由于激光分析仪免于辐射光的影响，它们可以通过沿着焊接机器人的割炬来测量刚焊接的珠子。其他应用包括零件和产品的外观检查以及以前不可能自动内联检查的其他3D轮廓测量。关键介绍了下一代自动化100％检查，只能通过激光分析仪实现。
电动汽车零件
电池是电动汽车最重要的部件之一，必须达到高质量和安全标准。激光轮廓仪可以在广泛的过程中自动执行100%的检查，包括锂离子电池制造过程中的涂层应用质量，以及用于方盒盖密封的电极和焊接珠的3D轮廓测量。点击这里探索与电机和连接器相关的关键部件的自动外观检查的其他例子。
电气及电子零件
随着对智能手机、平板电脑和可穿戴设备需求的增加，以及对更小尺寸和更高功能的趋势，检查需求也在增长。KEYENCE介绍了在电气和电子零件行业中使用激光轮廓仪进行100%自动检测的示例，包括PCB翘曲和应用于PCB上的焊膏的轮廓测量、外壳的油封和O形圈插入检查以及引脚的共面性检查。
半导体
由于激光轮廓仪能够在不受零件光泽度或颜色变化影响的情况下进行测量，因此对于需要精度和稳定性的半导体工艺而言，激光轮廓仪非常有效。晶圆边缘轮廓和定位精度在减少损耗和高效制造高质量芯片方面发挥了巨大作用。KEYENCE展示了examples引入了激光轮廓仪，可提供可靠的精确测量和检查晶圆，具有独特的光泽，用于缺口位置和边缘形状的轮廓检查。
高度和高差测量
在检查中遇到的典型问题是由于目标对象被倾斜而发生测量误差。主要使用配备有倾斜校正功能的激光分析器来介绍高度和高度差测量的示例，用于精确测量。激光分析器如何使用涉及透明和镜像曲面以及与接触式测量系统的比较进行解释。
宽度测量
激光轮廓仪可以在线测量任何位置的目标宽度。KEYENCE介绍了一些例子，包括使用激光轮廓仪测量弹性体宽度的案例。还解释了非接触式宽度测量的替代解决方案。188金宝搏官方app下载
角度测量
激光分析仪可以快速，精确地测量角度，而无需使用多个传感器头或外部计算。主要推出了一个示例，其通过立即测量自动焊接机的焊炬前方的凹槽形状，位置和角度来提高自动焊接的质量并向系统提供反馈。
翘曲和平整度测量
单个激光轮廓仪使用激光线下的高度数据精确测量目标的翘曲度和平面度。由于该激光轮廓仪能够从获得的轮廓数据中检测和测量高度峰值和底部点以及翘曲宽度，因此可以简单快速地进行测量和检查。
2D轮廓测量
配备单发HDR的激光轮廓仪可以在轮胎（颜色对比度较低）运动时快速、高精度地测量胎面二维轮廓。
还可以通过获取旋转轮胎整个圆周的轮廓数据并对其进行图像处理来测量3D轮廓。本节提供了此类示例。
3D轮廓测量
激光轮廓仪能够对任何物体进行在线3D检查。利用激光轮廓仪的高速采样、高精度和高性能位置调整功能，可以在不影响周期时间的情况下实现可靠的100%检查。在本简介中，KEYENCE指的是3D位移传感器，可即时批量测量多个点的高度，支持广泛的应用，包括零件缺陷检查。188bet在线
关于激光轮廓仪的常见问题
LJ-V7000系列和LJ-X8000系列都支持高级三维轮廓测量和检查，更不用说使用内联轮188bet在线廓测量进行二维轮廓检查了。

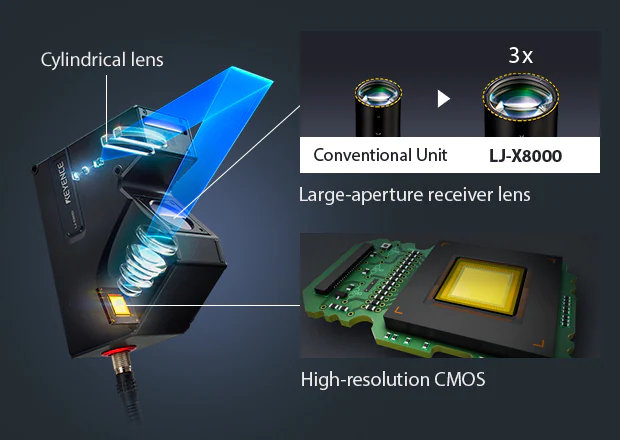

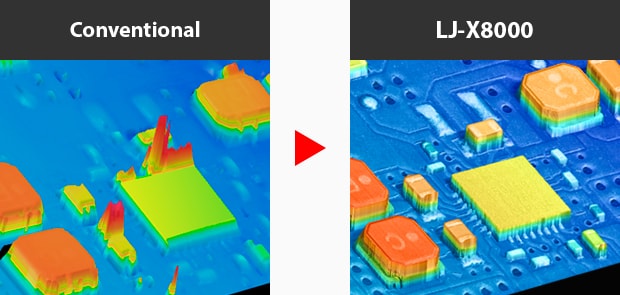

LJ-X8000系列沿X轴达到3200像素，在X和Z轴上启用超高清轮廓测量。这些激光分析仪能够准确地捕获微小型材特征。LJ-V7000系列提供高速采样，最多64 kHz，借助于快速，精确的内联测量和检验为更短的循环时间贡献。
两种系列采用蓝色激光，可提供稳定的测量和检测，而不会受到目标材料，颜色或温度条件的影响。

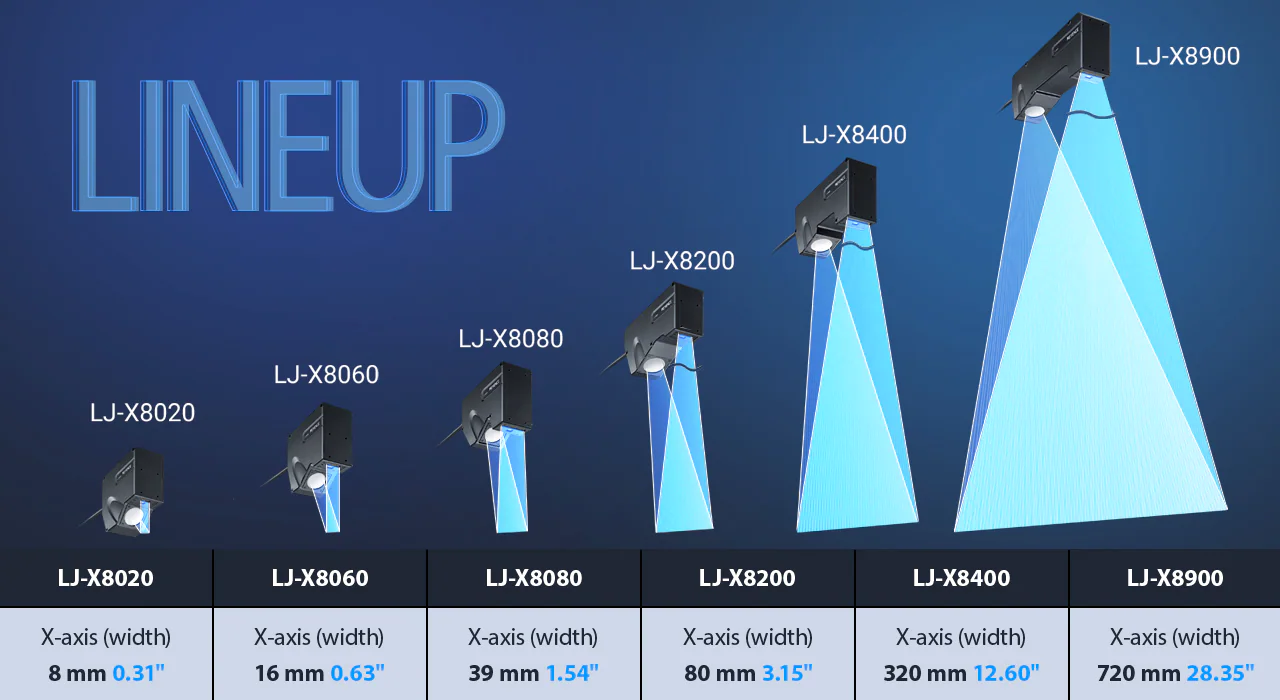

一个磁头的宽度可达720毫米（LJ-X8000系列）。我们的激光轮廓仪只需一个传感头或多个传感器配对，即可自动检测纸张、胶片和其他宽物体的全宽和总长度。其简单性使其易于集成到现有系统中，但由于其高速采样能力，它们是超级强大的检测工具，可以检测从一端到另一端表面上最小的不平整度，而无需停止辊对辊机器的移动。此外，与传统相机不同，激光轮廓仪不需要重新调整头部位置，即使是对于不同厚度或颜色的板材，也不需要重新调整头部位置，从而使其能够轻松快速地响应各种产品。
明确地。Keyence不仅提供3D图像处理和检查包，还提供专门的专用配置文件输出模型（LJ-X8000A），仅设计用于配置文件数据输出。由于激光分析器测量的原始配置文件数据可以直接导入计算机，所以可以使用现有系统和现有机器视觉库引入3D检查的此数据，而无需任何额外费用。此模型捆绑（免费），具有支持各种机器视觉库的漏斗兼容版本的采样软件。188bet在线
本网站介绍了各种行业的经验证的解决方案，包括汽车、薄膜和188金宝搏官方app下载板材、电气和电子元件，用于激光轮廓仪，以及我们的其他激光位移传感器和测量系统。还可以通过测量类型（如厚度、宽度、高度、高差和3D检查）来探索应用。
