从各个角度检查矿物绝缘电缆

Thermocoax专门设计和制造矿物绝缘(MI)电缆，用于广泛的工业应用，如核能、航空、国防、航天、石化和发电。根据不同的应用，MI电缆内部的绝缘材料是氧化镁或氧化铝。MI电缆铠装在金属护套中，以保护它们免受恶劣环境和高温的影响，MI电缆可以包含加热元件或热电偶。护套还保护电缆不受外部干扰，允许它们用于信号传输。

这些高质量、高科技的电缆可从热同轴直径从0.25到10毫米，专为小范围应用。Thermocoax公司的MI电缆可以使用核电站和飞机的寿命。为确保客户所期望的高质量水平，Thermocoax公司对其生产的每根电缆进行检查。热同轴电缆测试其电性能、尺寸和物理性能(包括泄漏)以及材料的完整性(焊缝、护套或电缆腐蚀、晶粒尺寸)。

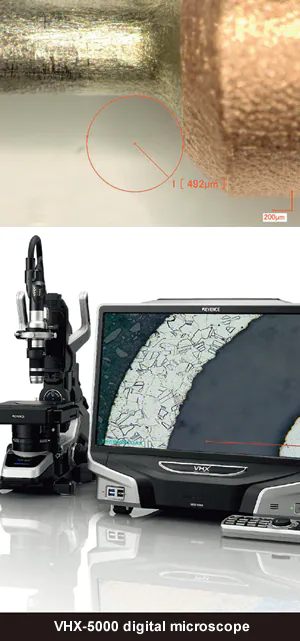

Thermocoax公司的质量控制部门使用一系列的测试设备和仪器进行这些测试，包括KEYENCE公司的VHX数字显微镜。“在获得VHX之前，我们使用了一个连接到视频系统的显微镜。然而，它不是一个集成的解决方案，它远不如VHX的紧凑架构的用户友好。VHX提供了更大的灵活性和更大范围的可能性。”Thermocoax公司质量、安全和环境经理帕特里斯•吉永表示。KEYENCE的VHX数码显微镜的一个重要特点是，用户可以很容易地为被观察的表面选择正确的照明类型(光滑的，粗糙的，等等)。

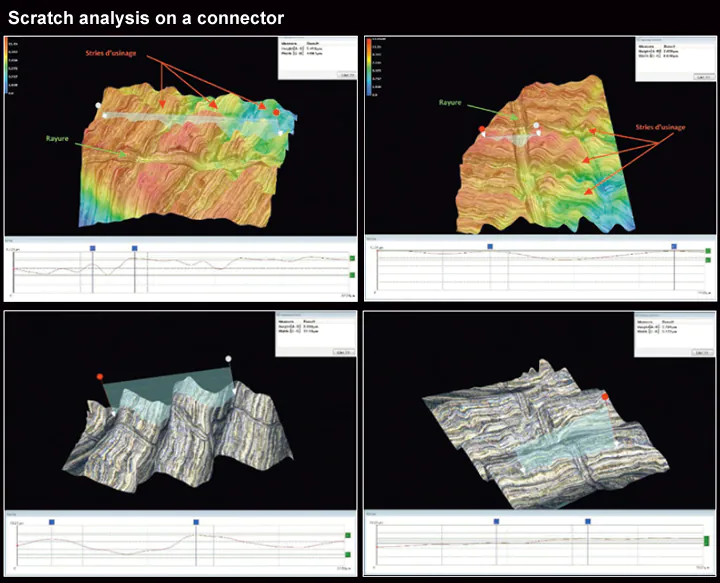

用户还受益于它的3D显示模式。“VHX的3D功能对于进行评估以改进产品非常有用。我们将从一对产品测试中获得的图像或产品的图像与我们的参考图像进行比较，”Guillon先生说。

Thermocoax通常使用VHX数字显微镜来分析晶粒尺寸，检查焊缝和检查腐蚀引起的缺陷。“我们将电缆浸泡在100℃的酸浴中24小时，然后使用VHX观察酸腐蚀造成的缺陷深度。”Guillon先生解释道。“我们还用它来确定电缆绝缘的粒度，通过比较测试电缆的图像和相同放大倍数的参考图像。”

Thermocoax还使用VHX测量0.01 mm内的焊缝厚度以及其他电缆或热电偶特性，如护套厚度。测量范围为0.01 mm至1 mm，预期不确定度为3%。有时也要检查表面条件。根据应用程序或Thermocoax或其客户的要求，划痕不得超过0.1 mm或1 μm。

除了能够直接使用VHX数字显微镜进行这些测量外，Guillon先生还欣赏其高质量的屏幕、小的形状因子、照明模式，以及为了观察几何复杂部件而移动透镜单元的事实。Guillon先生指出了VHX的另一个非常有用的特征:“它不仅可以方便地记录图像并通过网络传输到另一台电脑上观看，你还可以使用连接到VHX的另一台电脑获取图像。”
