金相失效分析与断裂模式
金属材料，用于各种产品，通常会因其周围环境而断裂。只有对材料进行观察，并对断裂面进行准确分析，才能确定断裂原因。
在汽车、航空航天和其他安全很重要的行业，所使用的材料是确保产品质量的基本部件。
在本节中，介绍了冶金失效分析方法以及断裂模式和断裂表面的特征。本节还介绍了使用4K数字显微镜解决传统显微镜面临的冶金失效分析问题的例子。
金属断口揭示的断裂原因
从家用电器、玩具到基础设施和设备，钢铁、铜和铝合金等金属材料被广泛应用于各种产品中。
新的高性能材料正在不断地被研究，主要是在汽车和航空航天工业。由于要求减少产品的尺寸和重量，同时也提高其刚性和性能，这些研究变得很有必要。在汽车、飞机、船舶、火车、载人飞船等领域，金属材料的断裂可能会危及人身安全，因此需要严格的材料选择和基于强度计算的安全设计。
在选择金属材料时，要进行各种材料的应力测试。
典型的测试方法如下。
- 机械测试:
- 拉伸试验、弯曲试验、压缩试验、剪切试验、蠕变试验、磨损试验等。
- 硬度测试:
- 压痕硬度试验、动态硬度试验
- 化学测试:
- 腐蚀试验
通过材料试验和断口形貌分析材料的断裂原因和材料性能，选择或改进材料。
类型的金相
断口学通过结构观察研究金属材料是如何断裂的(断裂表面模式或断裂形状)，通过考虑材料、制造方法、形状和使用条件等多方面因素来估计主要原因。在观察断裂表面结构的几种方法中，以下是金属材料的主要断口学方法。
肉眼观察
宏观观察是一种分析方法，例如使用肉眼、低放大镜和立体显微镜。这种观察可以很容易地在裂缝发生的现场进行，并用于根据裂缝的类型、海滩标志的存在等粗略地区分原因。然而，仅凭宏观观察不足以详细研究裂缝是如何发生的。
显微观察

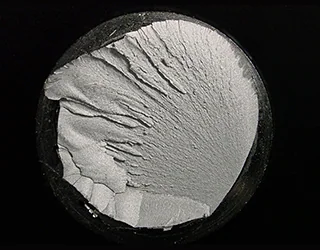

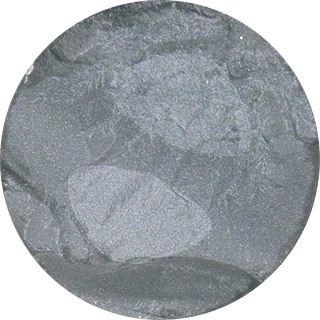

显微观察通过使用光学显微镜和扫描电子显微镜(sem)观察断裂表面的结构来研究微观特征。通过这种观察，您可以通过捕获断裂表面的各种特征(如韧窝和条纹模式)来详细研究断裂形状。
金属材料的断裂模式
断裂模式分为延性断裂、脆性断裂、疲劳断裂和环境断裂。对于每个图案，都进行宏观和微观观察，以研究破裂的原因。下面将对每种裂缝模式及其裂缝面进行概述。
韧性断裂
韧性断裂是在许多金属材料中观察到的一种断裂模式，并表现出很大的变形，如拉伸和颈缩，直到断裂的发生。通过构造观察，可以看到以下特征和详细的断裂形态。
- 裂隙面特征
-
- 肉眼观察:
- 剪切唇，暗灰白色
- 显微观察:
- 微孔洞、等距韧窝(拉伸断裂)、拉伸韧窝(剪切断裂)
脆性断裂:
脆性断裂是一种裂纹迅速扩展而塑性变形很小的断裂模式。在开裂过程中，断裂表面周围不发生塑性变形。一般情况下，许多钢材在正常使用情况下会发生脆性断裂。在许多情况下，断口由准解理断口组成，这种断口见于大型热处理钢和处于极冷环境中的普通结构钢。
- 裂隙面特征
-
- 肉眼观察:
- 银白色闪光反射，尖形图案(快速穿晶断裂)，径向扩展裂纹
- 显微观察:
- 准解理断口，河型断口，粒状断口，复合断口
疲劳断裂
疲劳断裂是在重复载荷作用下逐渐发生裂纹的断裂形式。据说，超过70%的机械结构的断裂模式属于这种模式。
断裂材料的外观不表现出类似于脆性断裂的拉伸或颈缩，但在微观观察下显示出显著的塑性变形。
与其他断裂模式的表面相比，断裂表面通常是光滑的，并且滩痕是作为宏观特征观察的。从这些海滩标记的外观，你可以看出裂缝是从哪里开始的以及裂缝的方向。
作为一种微观特征，一种被称为条纹的条纹图案通常被观察到。这种条纹图案垂直于裂纹发生的方向，据说在铝合金和铜合金上容易发生，而在铁合金上不容易发生。
- 裂隙面特征
-
- 肉眼观察:
- 滩痕、棘轮痕(应力集中的几个点)、鱼眼(断裂起始点)、径向扩展裂纹
- 显微观察:
- 条纹(对应于应力循环)、次生裂纹、摩擦痕或无特征的断裂
环境断裂
环境裂缝是在腐蚀环境下发生的裂缝类型。因此，即使在极小的外部应力下也可能发生这种断裂。
典型的环境断裂是氢脆和应力腐蚀开裂。
- 氢脆
- 氢脆也称为延迟断裂，通常在钢材料上观察到。这种现象是由氢进入材料引起的。这个条目通常在材料制造过程中观察到，如焊接和电镀，以及在使用环境中的腐蚀反应。
- 应力腐蚀开裂
- 这种裂纹经常发生在奥氏体不锈钢材质的事故中。特别是在使用C1-离子的环境中，常发生穿晶断裂。另一方面，晶界断裂发生在不锈钢以外的材料，如纯铜、黄铜和铝合金。
- 裂隙面特征
-
- 氢脆
-
- 宏观分析
- 银白色的光辉反射
- 显微分析
- 粒状断裂，有毛痕
- 应力腐蚀开裂
-
- 宏观分析
- 部分反射,生锈/变色
- 显微分析
- 粒状断裂，羽状结构
- 高温断裂
-
- 宏观分析
- - - - - - -
- 显微分析
- 粒状断裂，韧窝，下沉
冶金失效分析中存在的问题及解决方法188金宝搏官方app下载
如上所述，通过对裂缝表面的观察，不仅可以通过宏观观察，还可以通过微观观察，可以更详细地研究裂缝形态，了解裂缝形成的原因和条件。在许多情况下，显微镜和扫描电子显微镜用于显微观察，但它们在冶金失效分析中存在一些问题。
通过使用我们的4K数码显微镜，您可以解决这些问题，并以高清晰度捕捉各种断裂模式，以确保更可靠的分析。
本节介绍使用KEYENCE的VHX系列超高清4K数字显微镜解决冶金失效分析问题的例子。
消除金属断口表面的眩光
显微镜的传统问题
金属断口表面的不规则反射会产生眩光，有时很难观察到裂纹。观察不清楚可能会由于忽略裂纹而导致分析不准确。
使用VHX系列4K数码显微镜

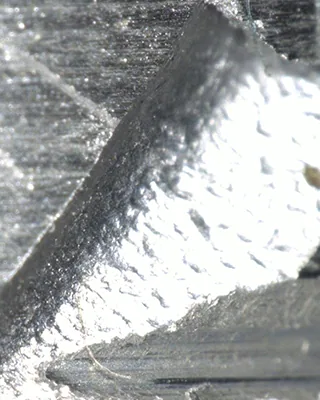

眩光去除功能可以抑制不必要的反射，从而清晰地捕捉到金属断口表面哪怕是微小的裂纹。
完全聚焦于整个目标，即使是不均匀的金属断裂表面
显微镜的传统问题

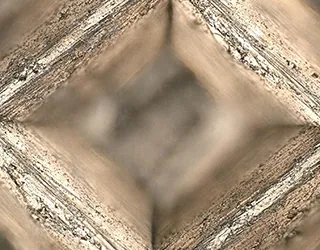

金属材料的断裂表面一般是三维的。为了观察裂缝表面上许多不规则现象的每个特征，您需要反复调整焦点，从而导致分析需要大量时间。另一个问题是，不可能根据整个目标图像进行全面观察。
使用VHX系列4K数码显微镜

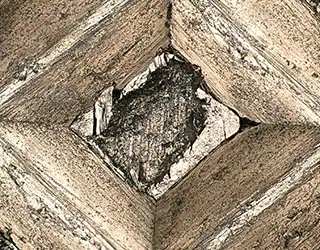

实时深度组成功能使整个金属断口成为焦点成为可能。该功能不仅减少了反复调整焦点所需的时间，还使您能够观察和评估裂缝表面上存在的许多复合特征。
分析细节，不考虑角度和阴影
显微镜的传统问题
金属断口表面的不规则不仅使调整焦点变得困难，而且还会根据角度改变阴影。因此，确定光照条件是很困难的，而且需要很多时间。在某些情况下，仅用在单一光照条件下捕获的图像数据来解释断裂模式也很困难。
使用VHX系列4K数码显微镜

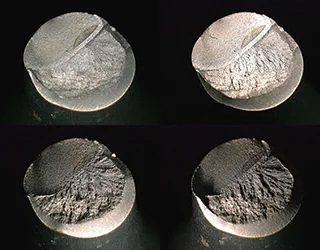

使用多光源功能，只需按下一个按钮，就可以自动捕捉全方位的照明数据，选择最适合观察结构的图像。
即使您选择或导出了捕获的图像，图像数据与每个照明条件仍然保存在您的PC上，并可以召回。
清晰的观察，甚至是细微图案的微小形状
显微镜的传统问题
某些金属断口表面可能具有微妙的断裂模式。在这种情况下，断口成像需要大量的时间，对比度可能太低，无法进行正确的观察。
使用VHX系列4K数码显微镜

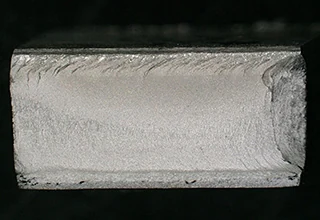

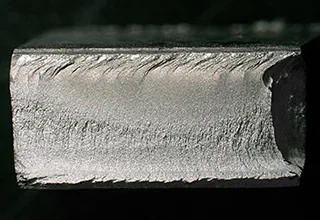

光学阴影效果模式是一种新的观察方法，它结合了专门设计的高分辨率HR镜头、4K CMOS图像传感器和照明，分析在不同照明下捕获的图像的对比度。

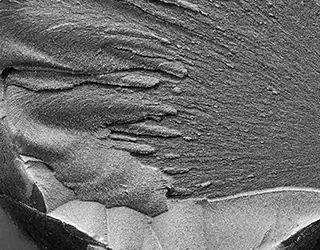

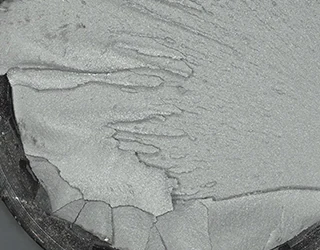

这种方法可以清楚地观察到金属断口表面细微的不规则现象。不规则信息也可以显示在不同的颜色，通过组成一个光学阴影效果模式图像与颜色信息。
使冶金失效分析更先进、更高效
如上所述，VHX系列高清4K数字显微镜可以方便地观察到传统显微镜和sem无法观察到的金属断口表面。
由于VHX系列可以大大减少用于冶金失效分析的时间，可以提高质量改进周期和研发的速度，实现比使用传统显微镜或扫描电镜更高的工作效率。此外，VHX系列使您能够回忆以前的图像数据，所以您可以选择和改进材料使用过去的趋势和比较。
配备了许多其他先进功能，VHX系列可以成为更有效的断口和结构观察的强有力的合作伙伴，这是成为研发领域的领导者所必需的。如需更多产品信息或查询，请点击下面的按钮。
